Détails produit
Diamètre intérieur (mm) | 8 |
---|---|
Marque | VOSS |
Avantages : Faible risque de fuite
Caractéristiques : Raccord à bague coupante et fonctionnalité parfaits. Multiple résistance à la corrosion
COUPLE DE SERRAGE MAX. : 100 N m

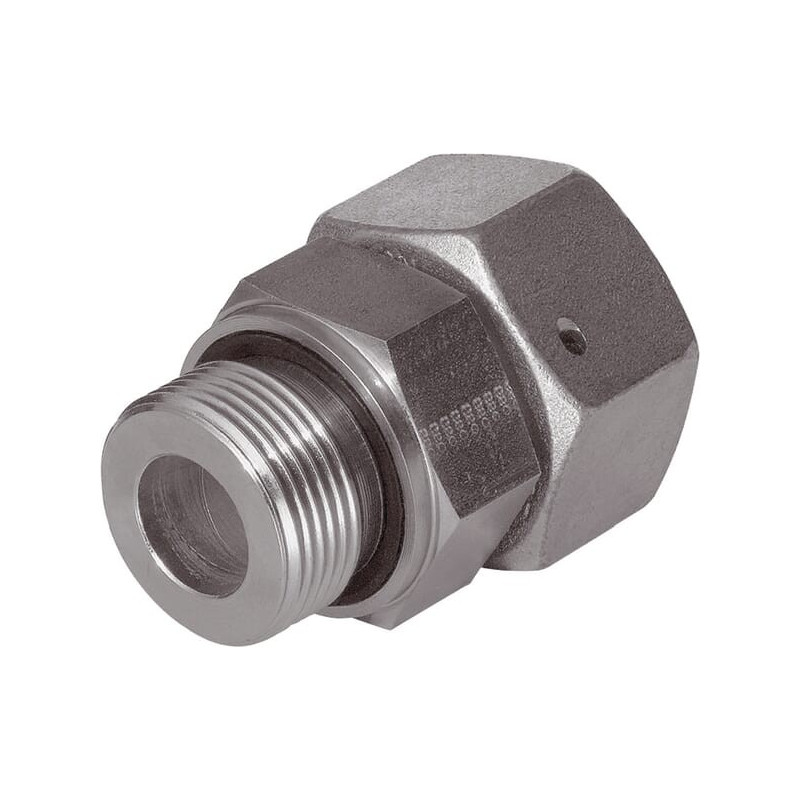

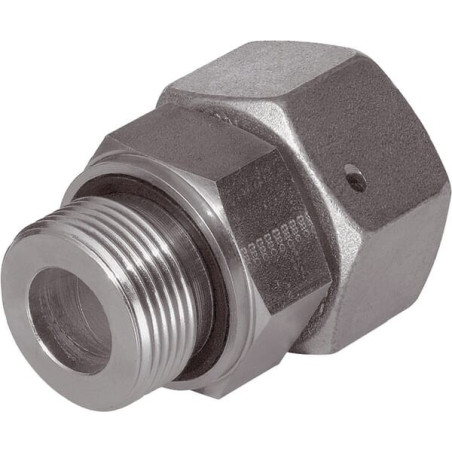

Description détaillé : Raccords-unions simples mâles pré-sertis EGES-D, BSP
DIAMÈTRE DE FILETAGE DU RACCORD N°1 : M18
DIAMÈTRE DE FILETAGE RACCORD N°2 : 1/2 Inch
DIAMÈTRE DE TUYAU : 12 mm
Diamètre intérieur : 8 mm
DIAMÈTRE RACCORD N°1 : 12 mm
Domaine d'application : flexible hydraulique Conduites hydrauliques
FILETS AU POUCE DU RACCORD N°2 : 14
Forme : Droit
Informations techniques : Disponible en acier inoxydable sur demande Joint Viton disponible sur demande
JOINT : Écrou raccord avec cône 24° et joint torique Filet de vis avec joint souple

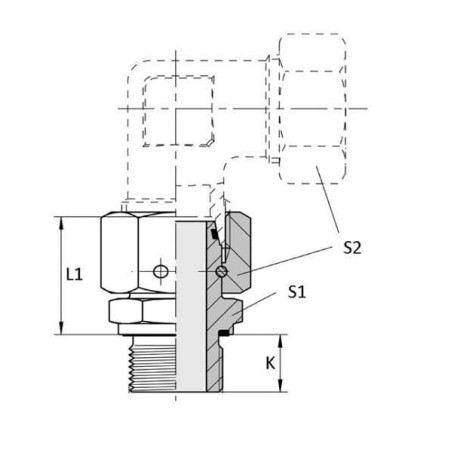

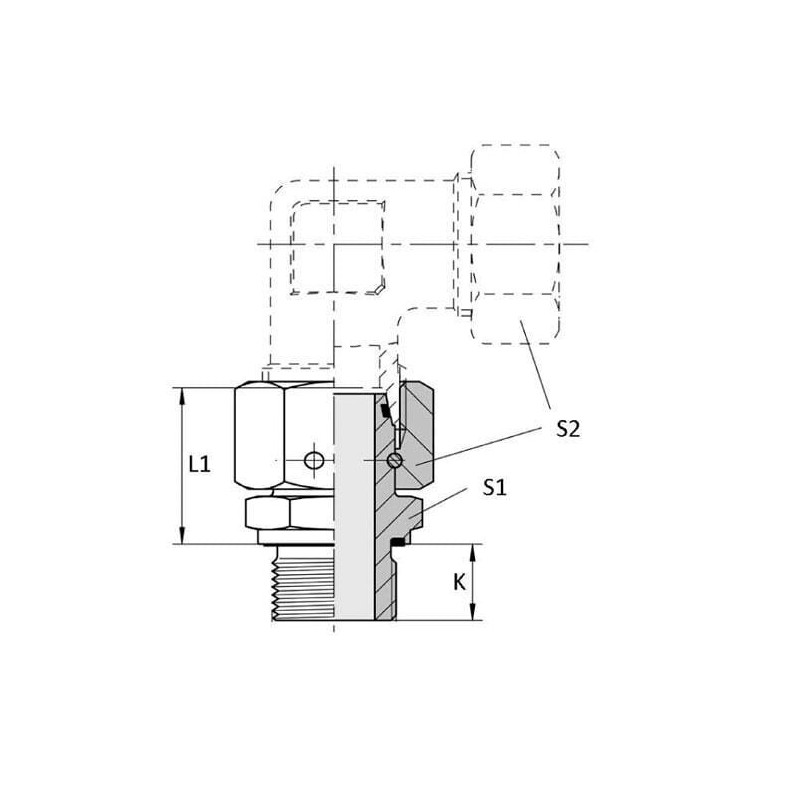

KLONGUEUR DU FILETAGE DU RACCORD N°1 : 14 mm
L1DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD N°2 : 32 mm
LONGUEUR DE FILETAGE RACCORD N°2 : 14 mm
LONGUEUR RACCORD N°1 : 14 mm
NORME DIN : 2401
PARTICULARITÉS : Prémonté avec joint torique
PAS DE VIS RACCORD N°1 : 1,5 mm
PRESSION DE SERVICE MAXIMALE : 400 bar
RACCORD N°1, TAILLE HEXAGONALE : 26,9 mm
S1RACCORD N°1, TAILLE DE CLÉ : 22 mm
S2TAILLE DE CLÉ DE RACCORDEMENT N°2 : 22 mm
SÉRIE : 12L
TRAITEMENT DE SURFACE : Zinc, Nickel-plated
TRAÎTEMENT DE SURFACE : Zinc / Nickel
TYPE DE FILETAGE DU RACCORD N°1 : BSPP
TYPE DE FILETAGE RACCORD N°2 : BSP
TYPE DE RACCORD N°1 : Écrou tournant
TYPE DE RACCORD N°1 - MÂLE/FEMELLE : Femelle
TYPE DE RACCORD N°2 : Filetage
TYPE DE RACCORD N°2 - MÂLE/FEMELLE : Mâle
