Détails produit
Diamètre intérieur (mm) | 13, 15,11 |
---|---|
Marque | VOSS |
Caractéristiques : Raccord à bague coupante et fonctionnalité parfaits. Multiple résistance à la corrosion

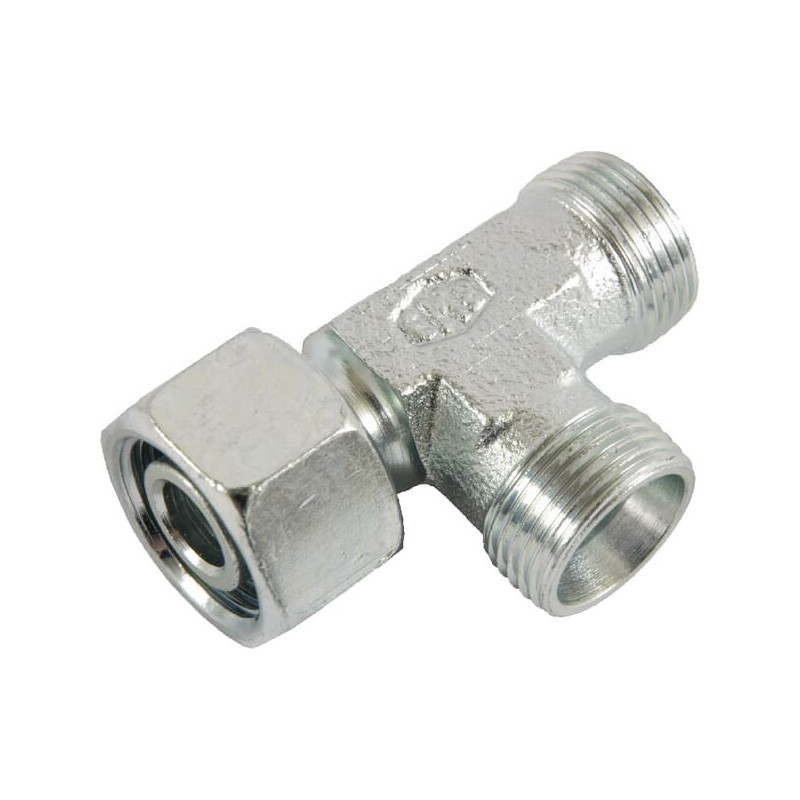

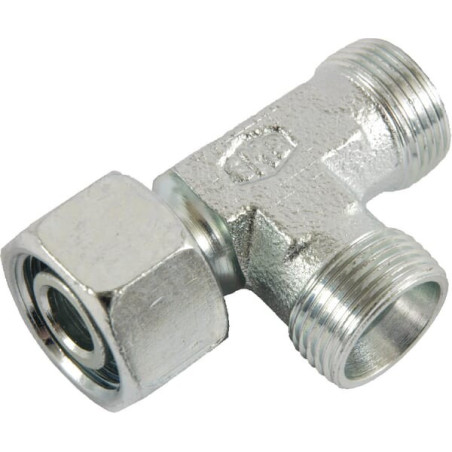

Description détaillé : Raccord en L orientable, pré-monté ELS-D
DIAMÈTRE DE FILETAGE DU RACCORD N°1 : M26
DIAMÈTRE DE FILETAGE RACCORD N°2 : M26
DIAMÈTRE DE FILETAGE RACCORD N°3 : M26
DIAMÈTRE DE TUYAU : 18 mm
Diamètre intérieur : 15,11 mm13 mm
Diamètre intérieur DE LA BAGUE D'ÉTANCHÉITÉ : 16 mm
Domaine d'application : flexible hydraulique Conduites hydrauliques
Forme : Té (T) - 3 raccords
Informations techniques : Disponible en acier inoxydable sur demande Joint Viton disponible sur demande

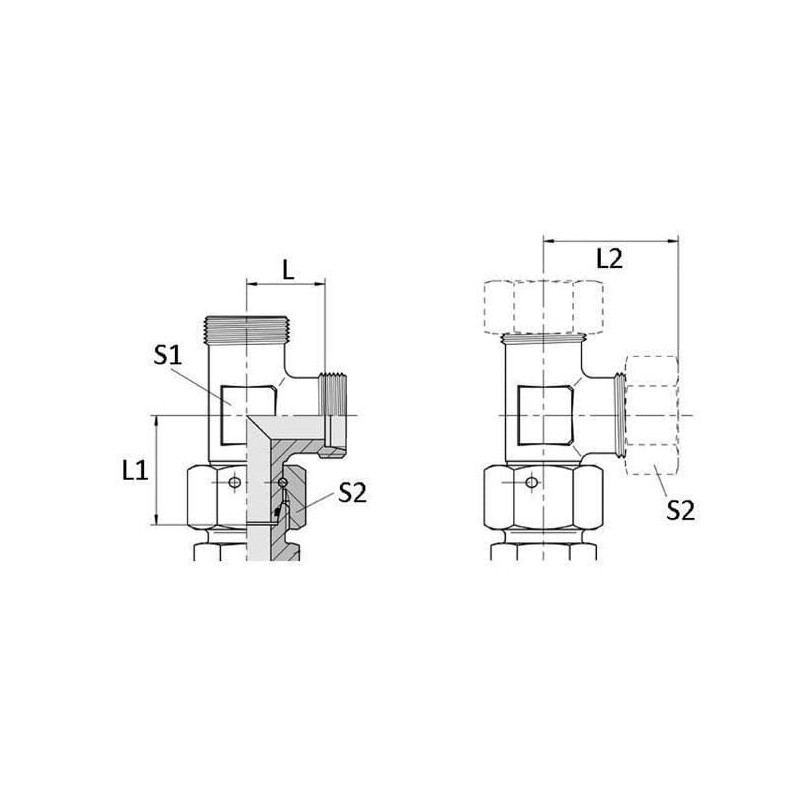

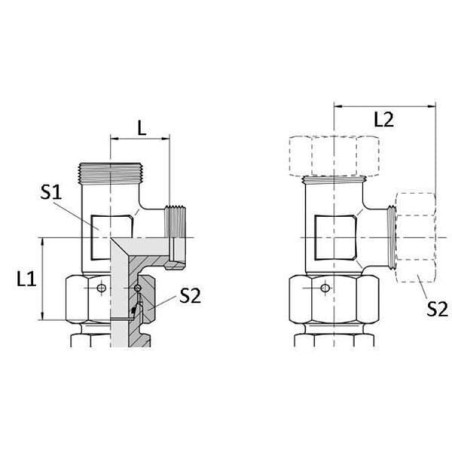

L1DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD N°2 : 35,5 mm
L2DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD : 40 mm
LDISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD N°3 : 23,5 mm
LONGUEUR DE RACCORDEMENT N°3 : 50
MATÉRIAU D'ÉTANCHÉITÉ : Caoutchouc nitrile [NBR]
NORME DIN : 2353 3865 2401
PARTICULARITÉS : Bague coupante 2S
PAS DE VIS RACCORD N°1 : 1,5 mm
PAS DE VIS RACCORD N°2 : 1,5 mm
PAS DE VIS RACCORD N°3 : 1,5 mm
PRESSION DE SERVICE MAXIMALE : 400 bar
S1HAUTEUR DU CORPS : 24 mm
S2RACCORD N°1, TAILLE DE CLÉ : 32 mm
S2TAILLE DE CLÉ DE RACCORDEMENT N°2 : 32 mm
SÉRIE : L
TRAITEMENT DE SURFACE : Zinc Nickel
TYPE DE FILETAGE DU RACCORD N°1 : Métrique
TYPE DE FILETAGE RACCORD N°2 : Métrique
TYPE DE FILETAGE RACCORD N°3 : Métrique
TYPE DE RACCORD N°1 : Filetage
TYPE DE RACCORD N°1 - MÂLE/FEMELLE : Mâle
TYPE DE RACCORD N°2 : Filetage
TYPE DE RACCORD N°2 - MÂLE/FEMELLE : Mâle
TYPE DE RACCORD N°3 : Écrou tournant
TYPE DE RACCORD N°3 - MÂLE/FEMELLE : Femelle
ÉPAISSEUR DE BAGUE D’ÉTANCHÉITÉ : 1,5 mm
