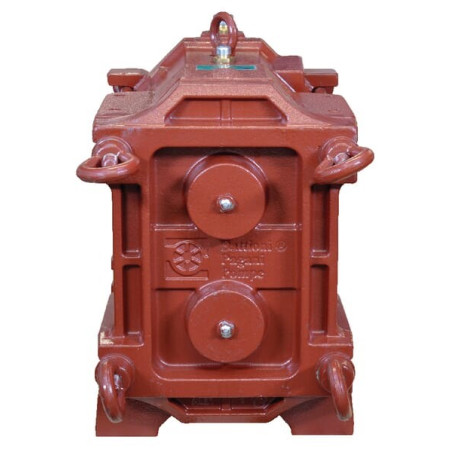

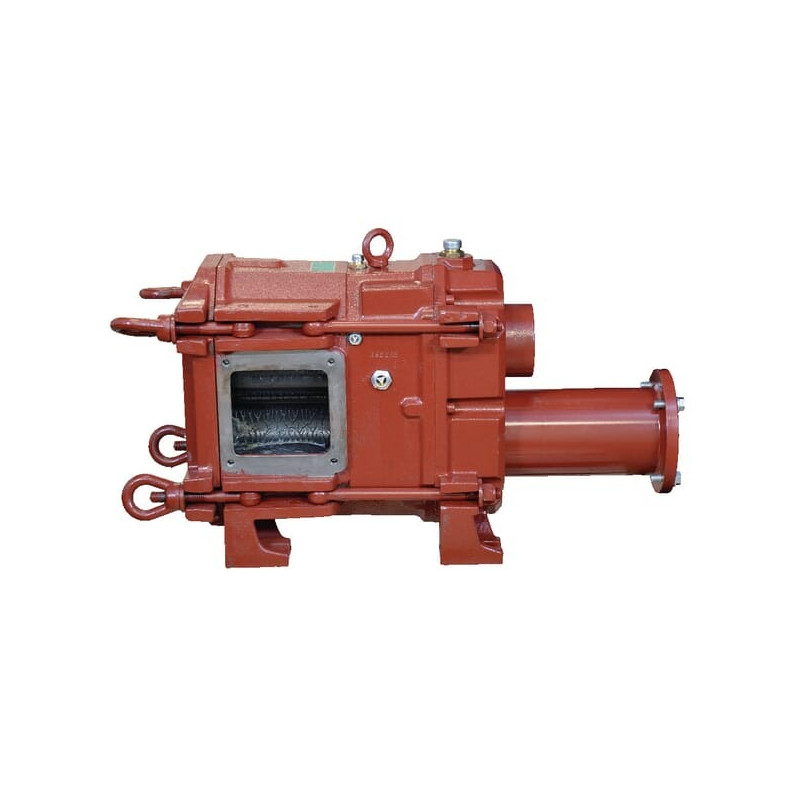

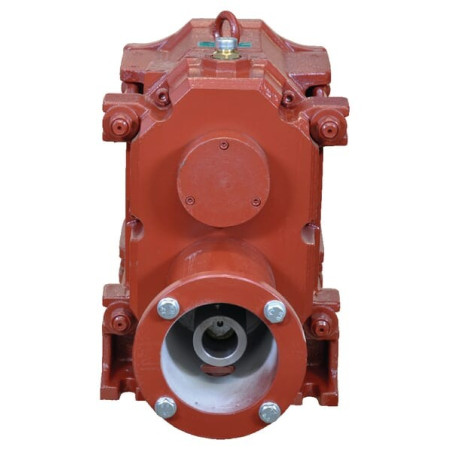

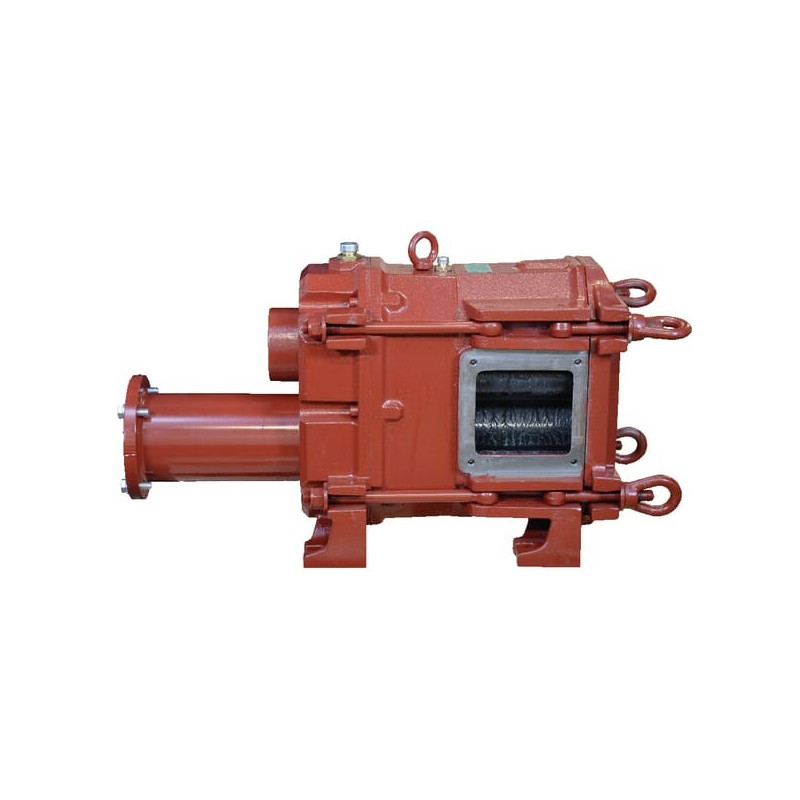

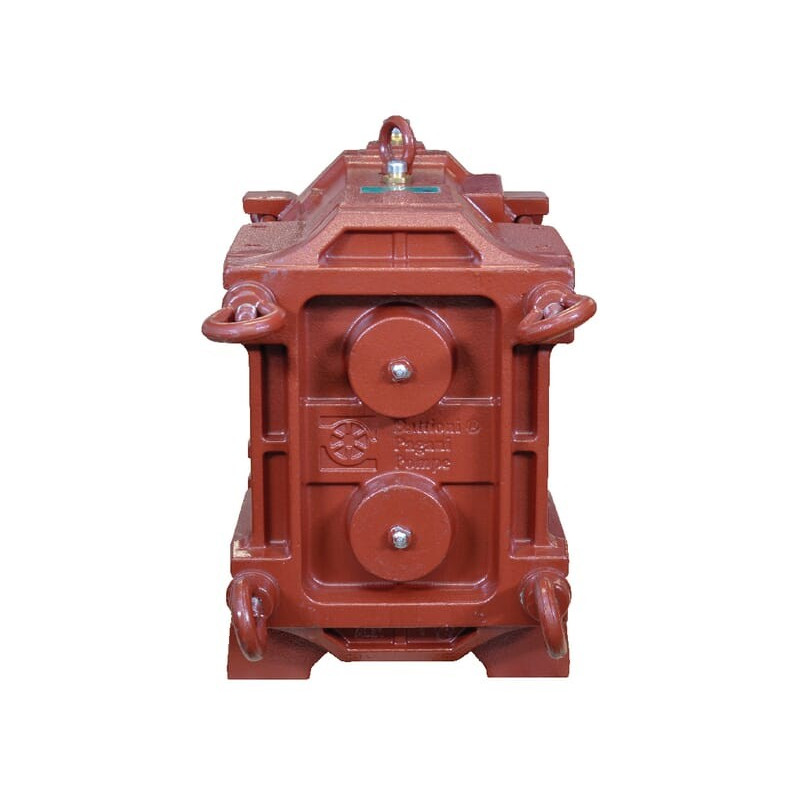

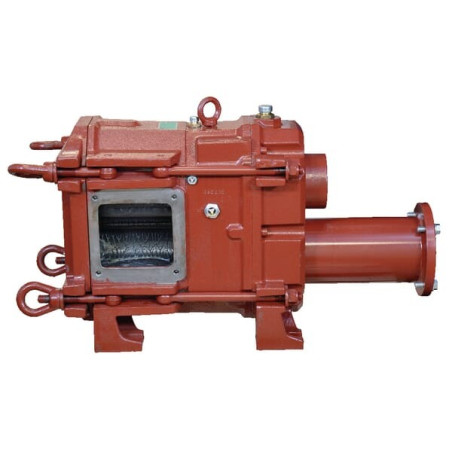

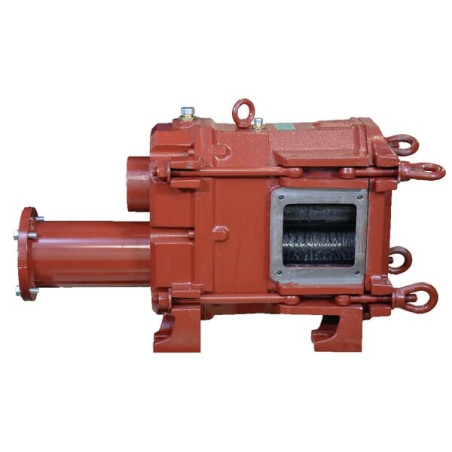

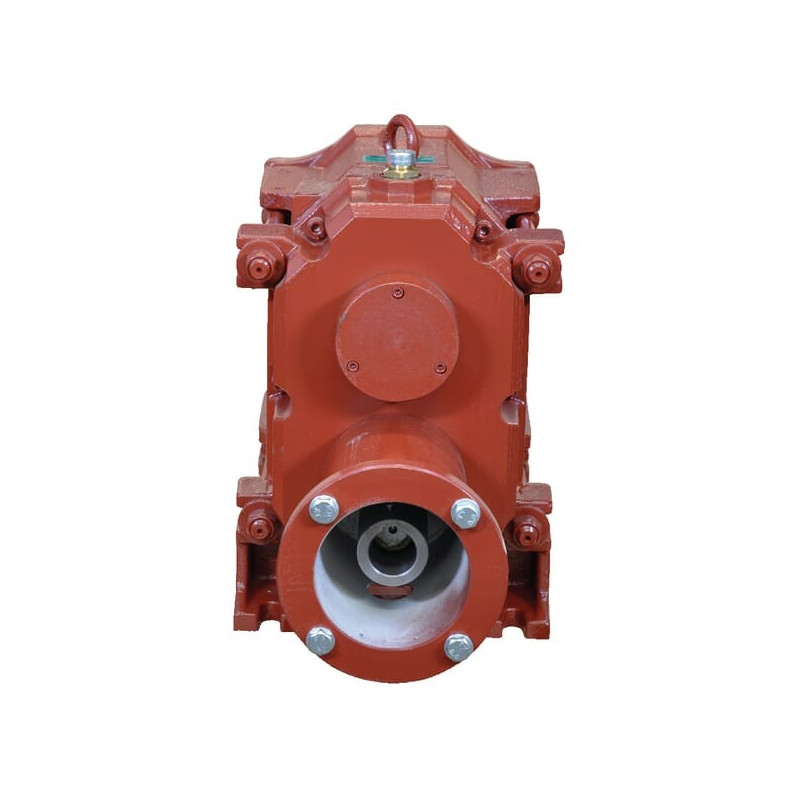

Pompe BATTIONI PAGANI BREVO170H

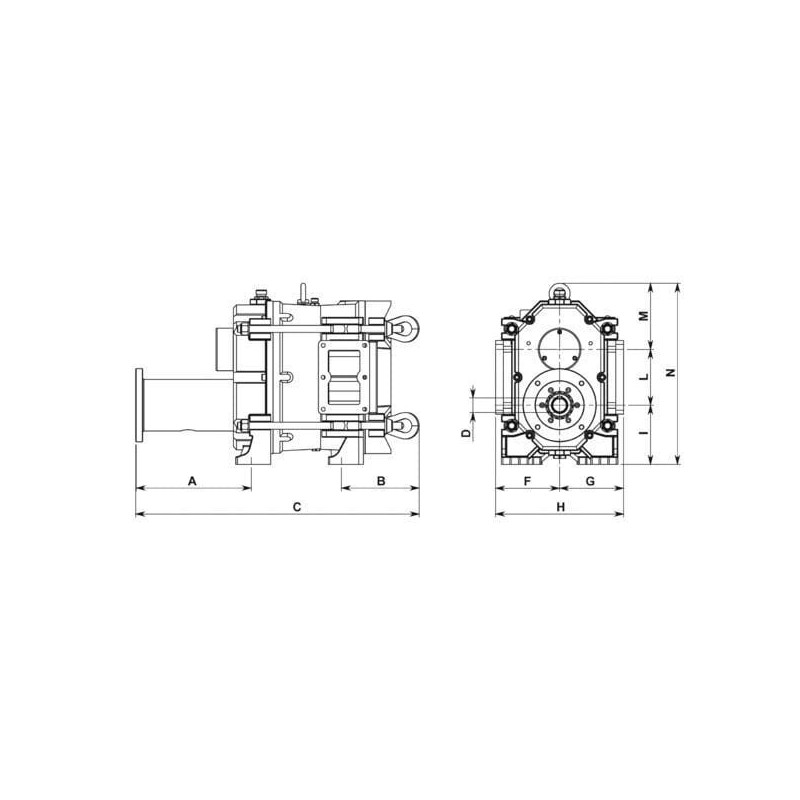

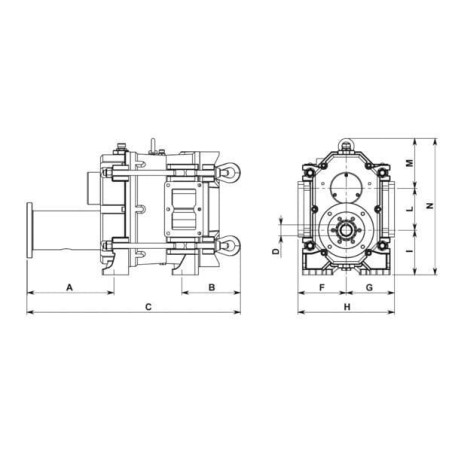

[A] DISTANCE ENTRE L'EXTRÉMITÉ DE L'ARBRE ET LE PREMIER ALÉSAGE CENTRAL : 280 mm

Avantages : Réduction des frais de maintenance grâce à la maintenance sur place La chambre intermédiaire remplie d'huile assure la protection des composants d'entraînement

[B] DISTANCE ENTRE LE 2E ALÉSAGE ET L'EXTRÉMITÉ : 214 mm

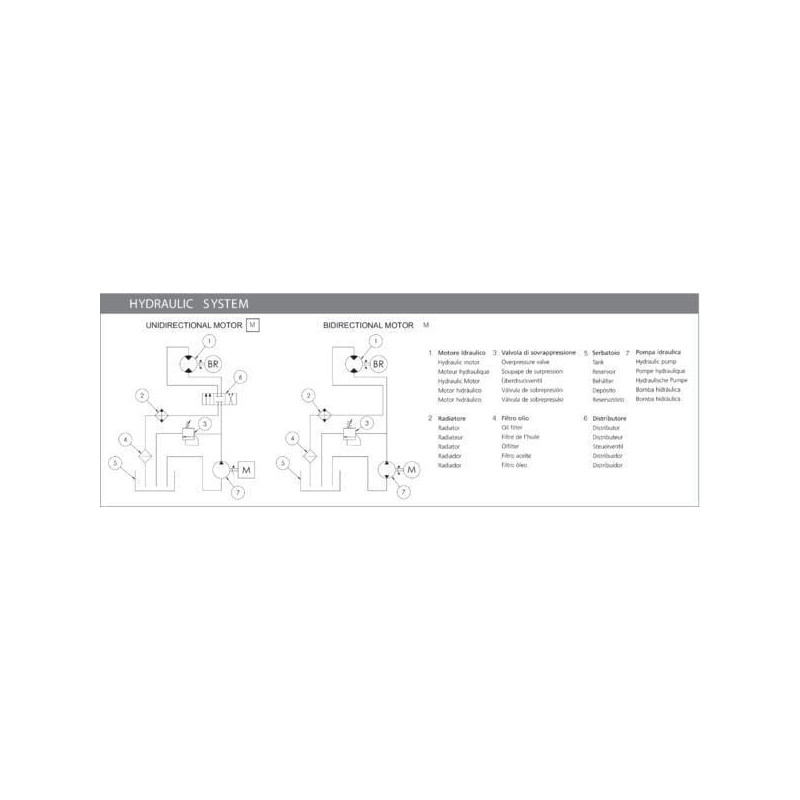

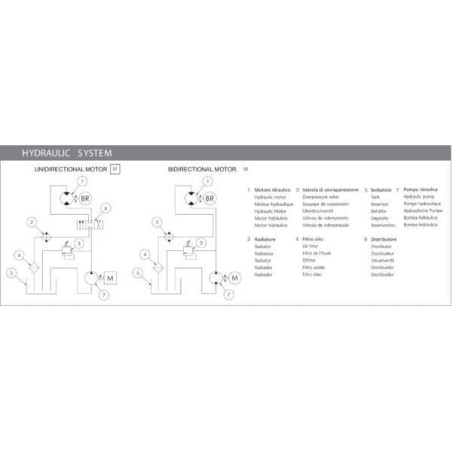

Caractéristiques : La livraison des pompes de la série BR-EVO est disponible en trois versions : entraînement direct (D), entraînement par poulie (P) ou entraînement hydraulique (H) Joints en carbure de tungstène placés entre le corps de pompe et la chambre intermédiaire Plaques d'extrémité en acier interchangeables Le rotor trilobé est conçu pour des hauteurs d'aspiration pouvant atteindre une colonne d'eau de 8 mètres Les pompes volumétriques de type BR-EVO peuvent fonctionner en tournant à gauche tout comme à droite

[C] LONGUEUR : 801 mm

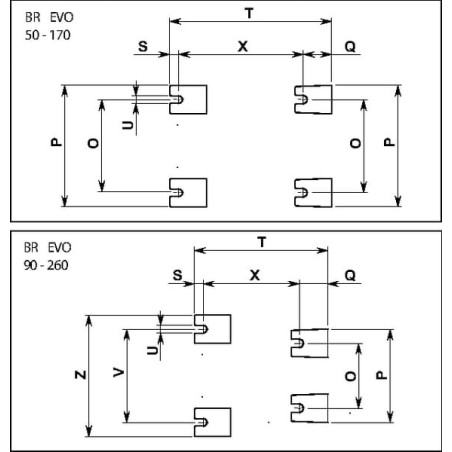

DIAMÈTRE DE L'ORIFICE DE MONTAGE : 22 mm

DISTANCE ENTRE LA FACE INFÉRIEURE ET L'ARBRE CENTRAL : 153 mm

Domaine d'application : Les pompes volumétriques Battioni Pagani de la série BR-EVO ont été conçues pour pomper le lisier selon le principe du refoulement, par exemple de la cave au silo

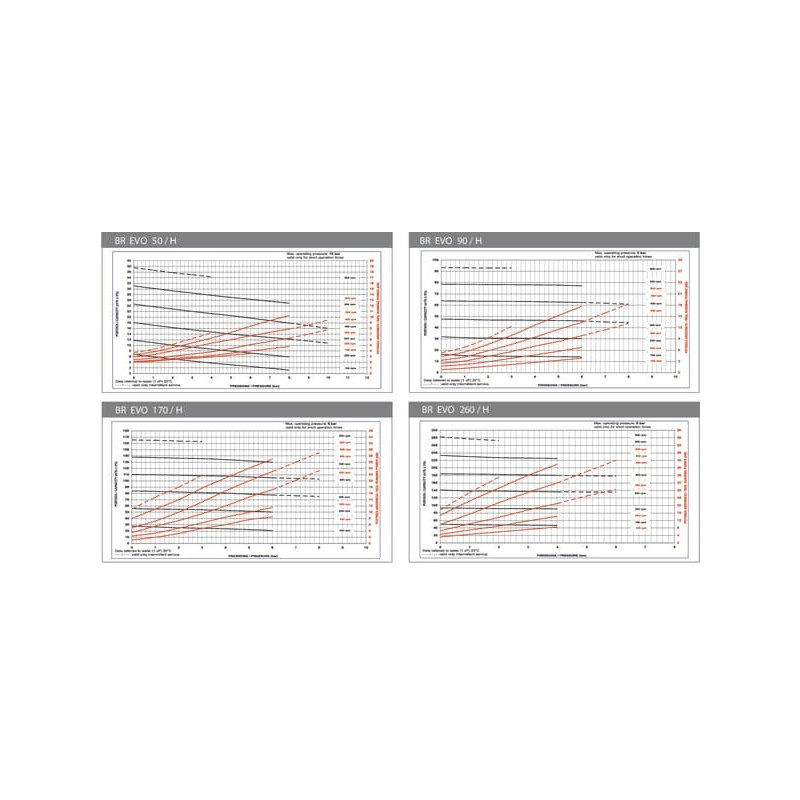

DÉBIT MAXI : 2767 l/min

ENTRAXE, ORIFICES DE MONTAGE CÔTÉ COURT : 230 mm

FDISTANCE ENTRE ARBRE CENTRAL ET CÔTÉ GAUCHE : 150 mm

GDISTANCE ENTRE ARBRE CENTRAL ET CÔTÉ DROIT : 150 mm

[H] LARGEUR : 300 mm

LO : 144 mm

MDISTANCE ENTRE CENTRE ET FACE SUPÉRIEURE : 171 mm

NC : 468 mm

P MAX. : BAR : 8 bar

P MAX. (BAR) : 8 bar

PARTICULARITÉS : Maintenance sur place Pour faciliter le nettoyage, desserrer les quatre écrous à oeillet du couvercle arrière et déposer la plaque de recouvrement Il est possible également de changer les rotors, les joints mécaniques et les plaques d'usure sur place La livraison standard comprend une chambre intermédiaire remplie d'huile qui assure la lubrification et le refroidissement des joints

PLARGEUR DE MONTAGE : 300 mm

POIDS À VIDE : 220 kg

PUISSANCE INDISPENSABLE (PRESSION MAX.) : 29 kW

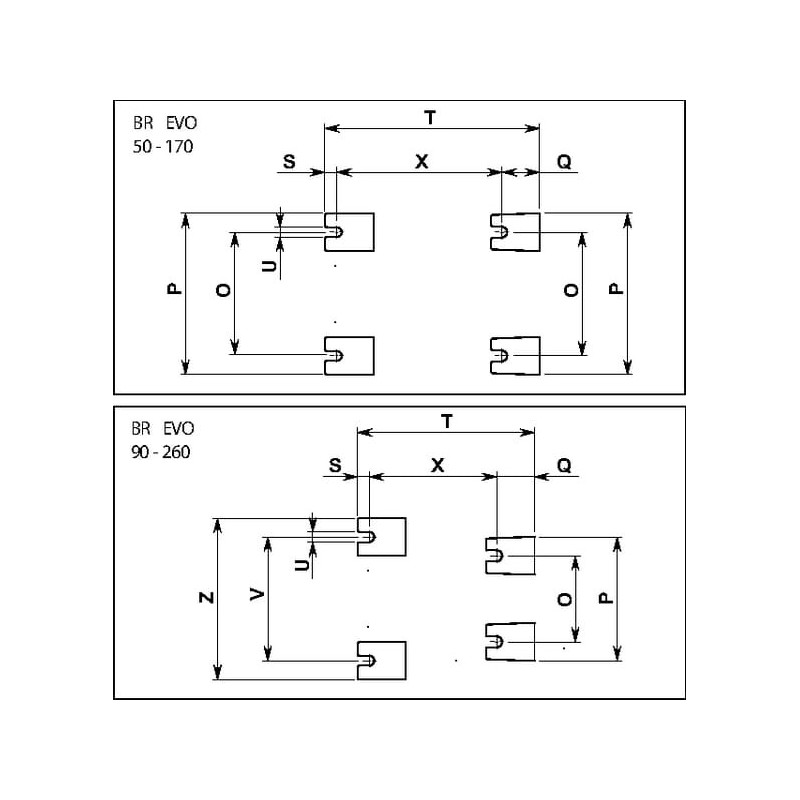

Q LONGUEUR DE PLAQUE : 70 mm

RACCORDEMENT : 40

ROTATION MAX. : 600 r/min

SE COMPOSE DE : Les pompes de type BR-EVO sont livrées avec un outil spécial permettant de démonter les rotors et de poser/déposer les joints mécaniques Avec protection de l'arbre de transmission conforme CE Bride d'aspiration et de pression non comprise

TT : 399 mm

ULARGEUR D'oeILLETS : 19 mm

XDISTANCE, LARGEUR D'ALÉSAGE : 307 mm
